Komputer określany mianem PC (Personal Computer), czyli osobisty, to urządzenie składające się z wielu części.

Podstawowe urządzenia w komputerze to:

  1. płyta główna
  2. procesor (serce komputera)
  3. wentylator procesora (radiator)
  4. pamięć RAM
  5. BIOS
  6. zasilacz
  7. karta graficzna
  8. karta muzyczna (dźwiękowa)
  9. karta sieciowa
  10. modem wewnętrzny
  11. gniazda rozszerzeń
  12. karta TV
  13. twardy dysk

  1. kliknij, to zobaczysz płytę główną w powiększeniu
    Płyta główna to podstawa komputera. Do niej podłącza się lub montuje w odpowiednich gniazdach wszystkie istotne elementy składowe komputera. Płyta główna umożliwia poszczególnym elementom wzajemną komunikację i współpracę. Od jakości płyty głównej zależy bardzo często stabilność systemu i możliwość dalszej rozbudowy komputera.




  1. kliknij, to zobaczysz procesor AMD ATHLON
    kliknij, to zobaczysz procesor AMD ATHLON od spodukliknij, to zobaczysz procesor PENTIUM 3

    Wewnątrz komputera najważniejszą częścią jest procesor (mikroprocesor), czyli układ scalony, który steruje przetwarzaniem informacji i ich przepływem w całym systemie komputerowym. Procesor jest tzw. „sercem”, bądź też „mózgiem” komputera, zainstalowany jest on na płycie głównej w specjalnym gnieździe.
    Koordynuje pracę wszystkich pozostałych elementów i wykonuje wszystkie operacje logiczne i arytmetyczne na danych, pobieranych z pamięci. Rozbudowana część arytmetyczna pozwalająca na operacje na liczbach zmiennoprzecinkowych (są to liczby niecałkowite, zawierające przecinek, np. liczby postaci 0,634454321365437×10-35 ) nazywa się FPU (Floating Point Unit), czyli jednostka zmiennoprzecinkowa. Procesor przetwarza wprowadzone dane zgodnie z założonym programem.



  1. kliknij, to zobaczysz wentylator w powiększeniuWentylator jest po to aby chłodzić pracę procesora.



  1. kliknij, to zobaczysz pamięć SDRAM 512 MB PC133   kliknij, to zobaczysz pamięć DDRAM 256MB PC400 (ELIXIR)Pamięć RAM to podstawowy element komputera. PC ma określoną liczbę pamięci RAM 512MB, 1GB, 2GB, 4GB, 8GB, 16GB. Jest to pamięć operacyjna (robocza RAM), czyli obwód elektroniczny, zainstalowany na płycie głównej. Działa tylko wtedy, gdy komputer jest zasilany napięciem i przechowywane są tam dane potrzebne aktualnie do pracy komputera.
    W związku z powyższym zawartość pamięci RAM jest ulotna i znika po wyłączeniu zasilania komputera.

Rodzaje pamięci komputera

Pamięć stała ROM, czyli Read Only Memory (pamięć pozwalająca tylko na odczyt, czyli tylko do odczytu zewnętrznego) przechowuje dane niezależnie od tego, czy komputer jest włączony, czy nie. Oznacza to, że nie można zapisywać w niej żadnych informacji. Dzięki zawartości tej pamięci komputer po włączeniu wie, co ma robić i gdzie szukać dalszych instrukcji.

Pamięć RAM, czyli Random Access Memory (pamięć, której komórki dostępne są bezpośrednio) przechowuje dane tylko w czasie pracy komputera. W pamięci tej można zapisać a potem odczytać potrzebne dane. Obszar pamięci wydzielony w celu przechowywania danych lub wyników nazywa się czasem „buforem pamięci„.

Jednostki pamięci

Pamięć PC mierzy się w bajtach oraz jego wielokrotnościami: KB, MB, GB, itd.
Jeden bajt odpowiada jednemu znakowi np.: literze, liczbie. Każdy znak zakodowany jest za pomocą 8 bitów. Jeden bit jest to podstawowa najmniejsza jednostka informacji w komputerze, przyjmuje jedną z dwóch wartości, które zwykle określa się jako 0 (zero) i 1 (jeden).
Binarny sposób zapisu informacji związany jest z tym, że komputer jako urządzenie elektroniczne rozpoznać może dwa stany prądowe:
0 – niskie napięcie (również brak)
1 – wysokie napięcie.

Z tego względu, obliczenia wykonywane przez procesor opierają się na binarnym (dwójkowym) systemie liczbowym (używa tylko 0 i 1 do zapisu wszelkich obliczeń, czyli dwóch cyfr).

1 B = 8 b = 23 b (Jeden bajt równy jest 8 bitów).

Praktycznie używane jednostki na oznaczenie wielokrotności bajtu to:

1 kB = 1024 B = 210 B (kB – kilobajt)
1 MB = 1024 kB (MB – megabajt)
1 GB = 1024 MB (GB – gigabajt)
1 TB = 1024 GB (TB – terabajt)
1 PB = 1024 TB (PB – petabajt)
1 EB = 1024 PB (EB – eksabajt)
1 ZB = 1024 EB (ZB – zettabajt)
1 JB = 1024 ZB (JB – jottabajt)
1 BB = 1024 JB (BB – brontobajt)

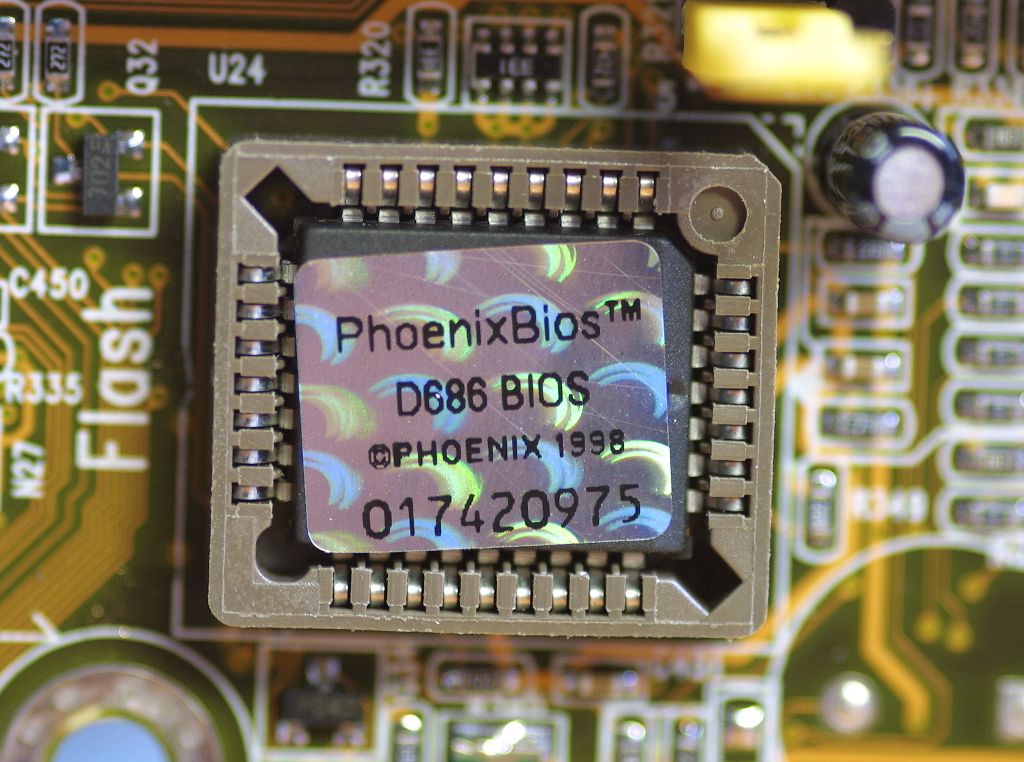

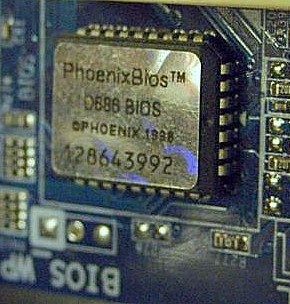

  1. Bios_chip-Phoenix_1998  BIOS  bios-chBIOS (Basic Input-Output System) – część systemu operacyjnego służąca do obsługi standardowych urządzeń zewnętrznych komputera. Zawiera specjalne podprogramy systemowe obsługujące te urządzenia. BIOS jest jedyną częścią systemu operacyjnego zależną od rodzaju komputera, zapisany jest on na Flash ROM. Dlatego, gdy BIOS zostałby zniszczony to jedynym ratunkiem byłoby wymienić kości Flash ROM.Różne sposoby wchodzenia do BIOS-u w zależności od poszczególnych producentów płyt głównych:
  • Award [Del] lub [F1]
  • Ami [Del] lub [F1]
  • Phoenix [F1], [Ctrl][Alt][Ins], [Ctrl][S], [Ctrl][Alt][Esc], [Ctrl][Alt][S], [Ctrl][Alt][Enter]
  • Compaq [F10] kiedy na ekranie w górnym rogu pojawi się mały kwadrat
  • HP [F1], [F2] gdy pojawi się HP – logo
  • Toshiba [Esc], [F1]
  • NEC, Packard Bell, Amax, Micron, Aptiva, Sharp [F1], [F2]
  • IBM [F1], [Ins], wcisnąć i przytrzymać obydwa klawisze myszy
  • Sony [F3] potem [F1] lub [F2]
  • AST Advantage, Tandon, Acer [Ctrl][Alt][Esc]
  • Zenith [Ctrl][Alt][Ins]

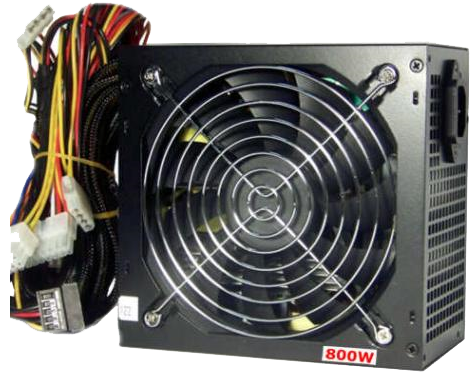

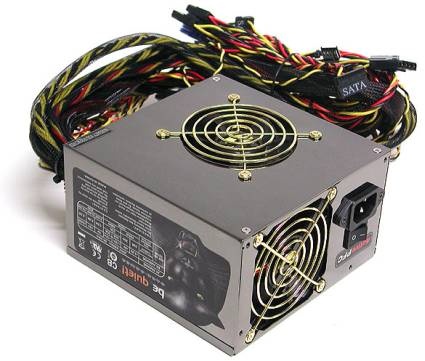

  1. zasilacz1   zasilaczWe wnętrzu komputera znajduje się również zasilacz, dostosowuje on prąd płynący w sieci energetycznej do wymagań komputera.
    Zasilanie konieczne jest w każdym urządzeniu elektronicznym. By uniknąć przegrzania się kluczowych obwodów komputera (mikroprocesora i koprocesora) zasilacze wyposaża się najczęściej w wentylatory.

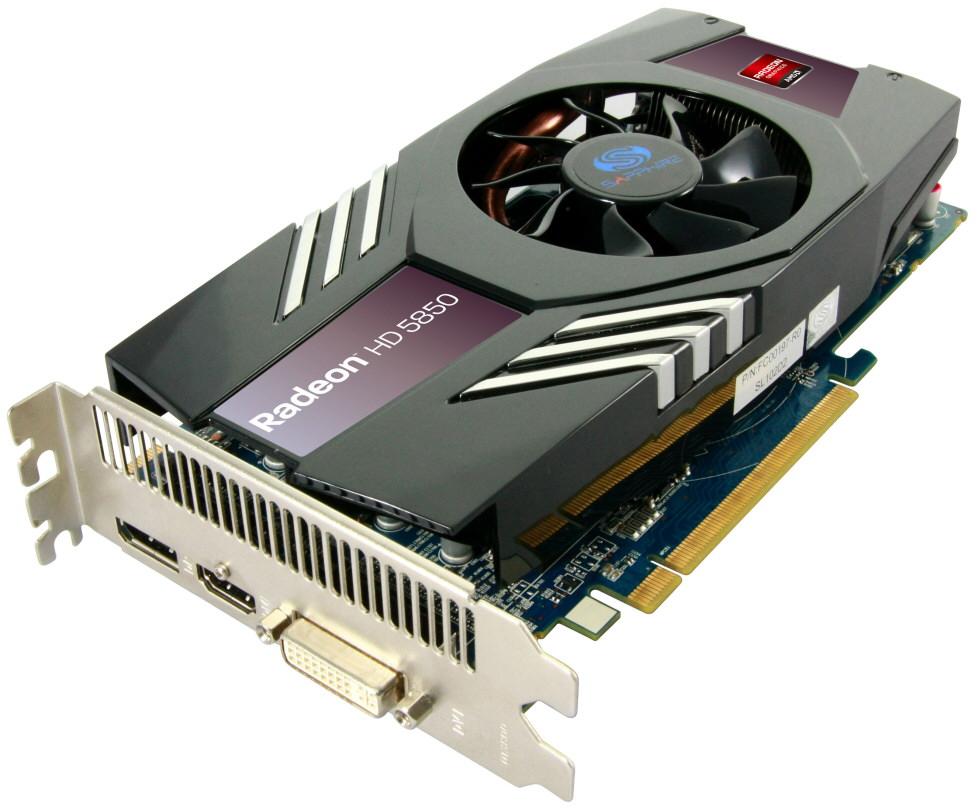

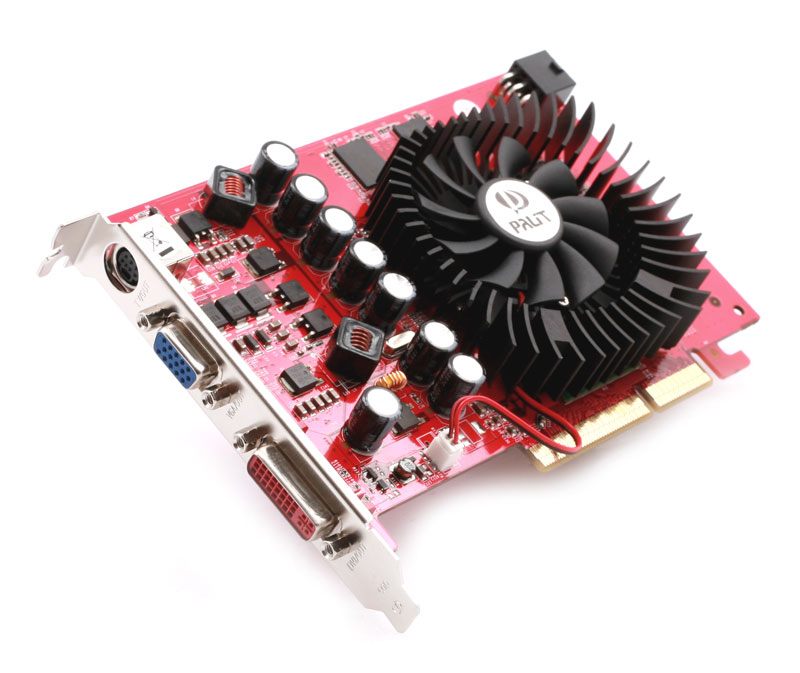

  1. grafika   grafika1Karta graficzna, służąca do wyświetlania grafiki na ekranie komputera wyposażona jest w oddzielną pamięć RAM.

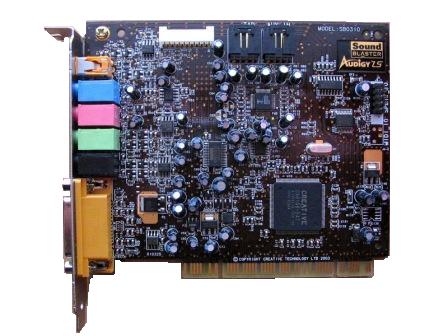

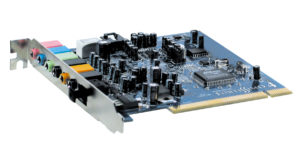

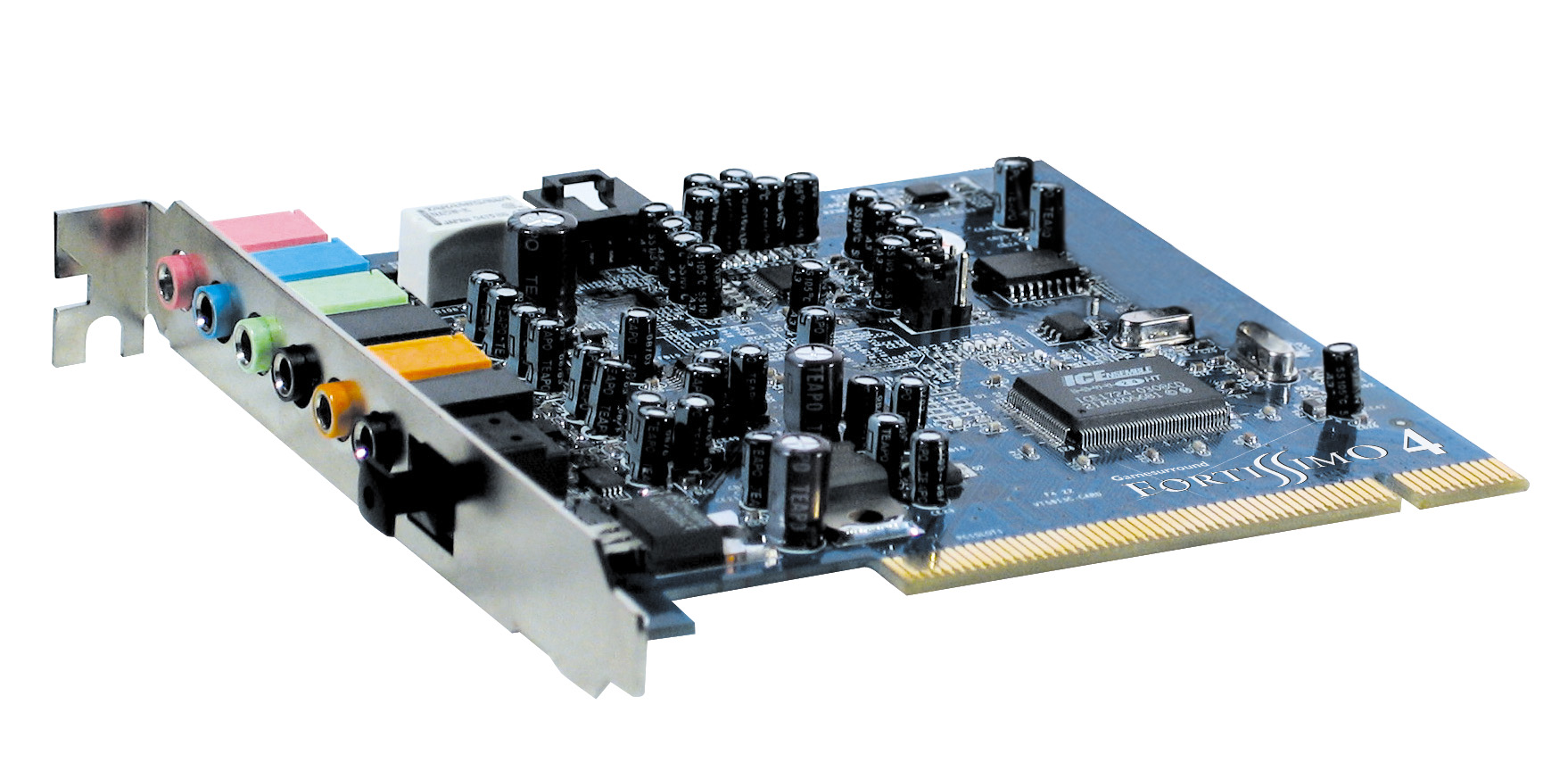

  1. kartadzw  muzyczna1Wewnątrz komputera, umieszcza się również kartę dźwiękową. Stanowi ona rozszerzenie komputera, za pomocą którego można odtwarzać i nagrywać (rejestrować) dźwięk oraz muzykę, mowę lub inne dźwięki.
    Można do niej podłączyć głośniki, słuchawki, mikrofon, domowy zestaw hi-fi i inne urządzenia audio. Z takiego zestawu mogą korzystać miłośnicy gier komputerowych, którzy grają za pośrednictwem internetu. Używa się go również, do telekonferencji gdzie potrzebna jest kamera internetowa, którą również można podłączyć do komputera.
    Ponadto wiele programów wydaje dźwięki ostrzegawcze, które w przypadkach zagrożenia możemy usłyszeć w podłączonych do komputera głośniczkach.



  1. kliknij, to zobaczysz kartę sieciową PCI 10_100 Mbps sieciowakliknij, to zobaczysz kartę sieciową PCMCIA 10_100 32bit II Karta sieciowa (NIC – Network Interface Card) służy do przekształcania pakietów danych w sygnały, które są przesyłane w sieci komputerowej, czyli jest odpowiedzialna za wysyłanie i odbieranie danych w sieciach LAN
    Każda karta NIC posiada własny, unikatowy w skali światowej adres fizyczny, znany jako adres MAC (Media Access Control), przyporządkowany w momencie jej produkcji przez producenta, zazwyczaj umieszczony na stałe w jej pamięci ROM. We współczesnych kartach adres ten można jednak zmieniać.
    Karta sieciowa to urządzenie łączące komputer z siecią komputerową zawierające dwa interfejsy, jeden do połączenia z siecią:
    RJ-45
    AUI
    BNC
    S.C.
    ST
    i drugi interfejs, do połączenia z komputerem:
    ISA
    PCI
    PCMCIA
    USB



  1. kliknij, a zobaczysz modem wewnętrznyWażnym urządzeniem peryferyjnym jest modem. Tu rozróżniamy dwa rodzaje: modem wewnętrzny instalowany jest wewnątrz komputera w formie karty; modem zewnętrzny podłącza się do komputera i jest on oddzielnym urządzeniem.
    Za pomocą modemu przesyłamy i odbieramy dane komputerowe, oraz faksy analogową linią telefoniczną.

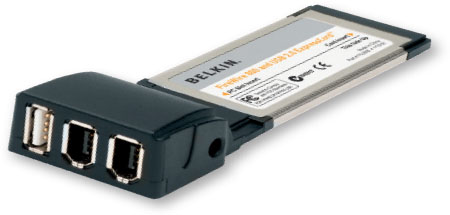

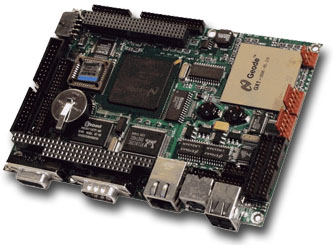

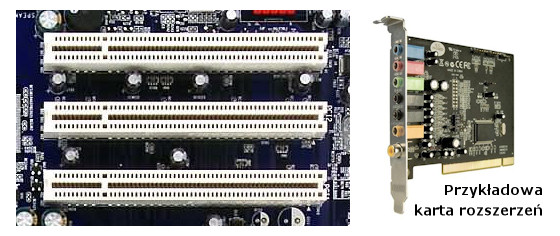

  1. gniazda1  gniazda2  gniazda3W tylnej części komputera znajdują się także gniazda rozszerzeń, w które można wpiąć specjalne karty, ilość takich kart jest bardzo duża, karty rozszerzeń dodają do komputera nowe funkcje np. telefax, koder MPEG, pozycjoner GPS, kontroler SCSI, wejście zewnętrznego sygnału video itp.

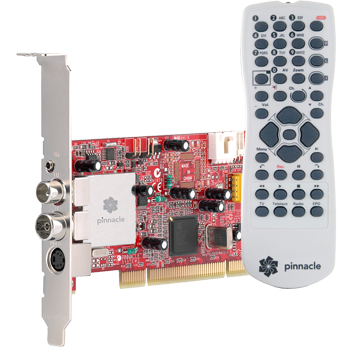

  1. tvKarta TV inaczej nazywana tunerem telewizyjnym, to urządzenie w postaci dodatkowej karty rozszerzającej, które po zamontowaniu w komputerze i podłączeniu anteny umożliwia oglądanie telewizji na ekranie monitora. Urządzenia te zależnie od stopnia swojego zaawansowania technologicznego oferują szereg najrozmaitszych funkcji, od prostego wyświetlania obrazu, aż po wyrafinowane możliwości umożliwiające np. skalowanie oglądanego obrazu, oglądanie telegazety, podgląd kilku kanałów na raz, podłączenie zestawu video, czy też zapisywanie poszczególnych klatek obrazu na twardy dysk. Niektóre urządzenia mają w zestawie nawet pilot umożliwiający zdalne sterowanie lub dodatkowo tuner radiowy, umożliwiający również słuchanie radia. Większość tych urządzeń musi współpracować z komputerem, czyli aby móc oglądać telewizję musi być również włączony komputer.



  1. kliknij, to zobaczysz dysk twardy (seagete)Kolejnym elementem wewnątrz komputera jest twardy dysk, służy on do przechowywania danych. Zawartość dysku twardego pozostaje na nim także po wyłączeniu komputera. Wewnątrz niego są trzy silnie namagnesowane dyski, które magazynują dane. Pojemność dysków twardych podaje się w gigabajtach-GB.

System operacyjny jest niezbędny, aby komputer rozpoczął pracę i mógł kontynuować dalsze operacje. Łączy on sprzęt z interfejsem użytkownika. System operacyjny działa między oprogramowaniem, a sprzętem. Usuwa wszystkie rozbieżności między komputerem, a innymi urządzeniami. System operacyjny po włączeniu komputera przeprowadza rutynowe testy:
a)   test własny
b)   ładowanie systemu operacyjnego
c)   gotowość do pracy.

Napędy komputera służą do zapisu i odczytu danych w komputerze. Rozróżniamy następujące napędy:

  • kliknij, a zobaczysz napęd CD-ROMnapęd optyczny (napęd CD-ROM, DVD, nagrywarka, napęd COMBO)



  • kliknij, a zobaczysz napęd FDDnapęd dyskietek



  • kliknij, a zobaczysz napęd ZIPnapęd dyskietek typu Zip-D.



Napęd CD-ROM/DVD umożliwia odczytywanie informacji zawartych na płytach CD-ROM i DVD. Do komputera można podłączyć również nagrywarkęCD, umożliwia ona nagrywanie własnych płyt CD na nagrywalnych płytach CD-R i płytach wielokrotnego zapisu CD-RW.Za jej pomocą można np. przygotować kopię zawartości dysku twardego, lub nagrać płytę z ulubioną muzyką. Innym elementem do zapisywania informacji jest stacja dyskietek. Informacje tam zapisane można przenosić i odczytywać na innym komputerze.

Na dyskietce można zapisać od 360 kB do 1.44 MB informacji.

Komputer jest urządzeniem złożonym, można go zawsze ulepszać, powiększać jego zawartość, unowocześniać. Praktycznie każdą część komputera można wymienić w zależności od potrzeb i upodobań. Warto pamiętać że samodzielne składanie komputera jest bardzo proste. Każdy komputer, aby wykonać jakąkolwiek operację, musi mieć odpowiednie oprogramowanie.

Dotyczy to również wszystkich nowych kart rozszerzających i urządzeń zewnętrznych, które muszą być sterowane poprzez odpowiednie programy zwane popularnie sterownikami (Association). Ze względu na ich duża szybkość, wygodę, niezbyt wysokie koszty i uwzględnienie obsługi takich łącz w systemie operacyjnym Windows 95 należy się spodziewać ich szybkiego rozpowszechnienia.

Dodatkowe komponenty

Koprocesory są układami współpracującymi z mikroprocesorem, wyspecjalizowanymi w bardzo szybkim wykonywaniu pewnych funkcji. Najczęściej spotyka się koprocesory arytmetyczne (zwane też numerycznymi), pozwalające na przyspieszenie operacji na liczbach zmiennoprzecinkowych, jest to wiec wydzielona z procesora jednostka FPU. Często spotykane są również koprocesory graficzne, przyśpieszające tworzenie i manipulacje obrazów. Spotyka się również koprocesory wejścia/wyjścia, przyśpieszające dostęp do danych z urządzeń zewnętrznych. Początkowo mikroprocesory wymagały wiele układów wspomagających m.in. potrzebowały koprocesora (np. procesor 386). Obecnie mostki (południowy i północny – w zależności od rodzaju płyty głównej) przejmują role koprocesorów.

PCMCIA (Personal Computer Memory Card International Association, czyli Międzynarodowe Stowarzyszenia Karty Pamięci do Osobistych Komputerów). Ten standard wprowadzono w 1989 roku by umożliwić rozszerzenie pamięci RAM w komputerach przenośnych, jednak już wprowadzona w 1992 roku wersja PCMCIA 2 stała się standardem portu zewnętrznego, do którego można dołączyć karty pamięci, karty sieci lokalnych, modemy, a nawet stałe dyski. Łącze PCMCIA 3 wprowadzono w 1993 roku. Zamiast nazwy PCMCIA stosuje się coraz częściej określenie PC Card.

Bezprzewodowe sprzęgi korzystające z podczerwieni (podobnie jak sterowniki telewizorów) o szybkości 1.1 Mb/sekunde oparte są na standardzie IrDA (Infrared Data) wymagających CPU czyli Centralna Jednostka Przetwarzająca (Central Processing Unit) zwana jest też procesorem. W mniejszych komputerach zastępuje ją mikroprocesor, integrujący kilka funkcji.

Adresowanie pamięci, czyli odnajdywanie miejsc, z których chcemy pobrać lub w które chcemy wpisać poszczególne bajty, wymaga rozróżnienia wszystkich jej komórek. Gdyby szyna adresowa miała tylko 2 połączenia można by rozróżnić zaledwie 4 komórki pamięci nazywając je 00, 01, 10 i 11. Liczbę równoległych połączeń w szynie adresowej nazywa się jej szerokością (używana jest też nazwa „magistrala” i „szerokość magistrali”). Szerokość szyny równa 8 pozwala rozróżnić zaledwie 28 =256 komórek, ale szyna o szerokości 16 daje już 65536 czyli 64k możliwości. Mówi się również, że szyna jest 8 lub 16-bitowa.

Przestrzeń adresowa, czyli liczba rozróżnialnych komórek pamięci, rośnie wiec bardzo szybko wraz ze wzrostem szerokości szyny adresów. W nowszych mikroprocesorach stosuje się szyny 20, 24, 32 a nawet 64-bitowe. Jeśli mamy do dyspozycji 20 przewodów możemy nimi przesłać 1M różnych sygnałów, lub też wskazać adresy jednego miliona (megabajta) komórek. Szyna 32-bitowa daje nam cztery tysiące razy większa przestrzeń adresowa, czyli bezpośrednie adresowanie 4 miliardów (gigabajtów) komórek pamięci.

Układy I/O (Input/Output), czyli wejścia/wyjścia, potrzebne są do komunikacji procesora ze światem zewnętrznym: ekranem, klawiatura, pamięcią zewnętrzną. Większe systemy komputerowe zawierają bardzo skomplikowane układy wejścia/wyjścia, obsługujące wiele urządzeń zewnętrznych. Bardziej wymagające urządzenia łączone są z CPU poprzez kontrolery. Kontroler stanowi łącze pośrednie pomiędzy CPU a dyskami i dyskietkami, np. adapter graficzny to rodzaj kontrolera. Kanały bezpośredniego dostępu (DMA) pozwalają na omijanie mikroprocesora przy transmisji danych z urządzeń zewnętrznych (np. dysków) do pamięci operacyjnej.

Komputery osobiste dysponują dwoma rodzajami standardowych portów zewnętrznych. Pierwszy z nich wysyła kolejno bit po bicie. Można sobie wyobrazić szereg bitów przesyłanych przez taki port, stad nazwa port szeregowy (serial port). Drugi rodzaj portu zewnętrznego to port równoległy (parallel port), zgodny ze standardem Centronics, przesyłający jednocześnie 8 bitów.

Architektura komputera to po prostu wewnętrzna organizacja jego elementów. Najważniejsze elementy systemu komputerowego mieszczą się w komputerach osobistych na jednej płycie a w większych komputerach w jednej szafce i są zawsze podobne.

Komputer musi przyjąć dane wejściowe i program, dokonać na nich operacji przetwarzania, a następnie wyprowadzić dane wyjściowe. Oprócz samego procesora potrzebne więc są układy do wprowadzenia i wyprowadzenia danych oraz układ do przechowania danych.

Pamięć przechowuje program, dane, wyniki końcowe i cząstkowe.
